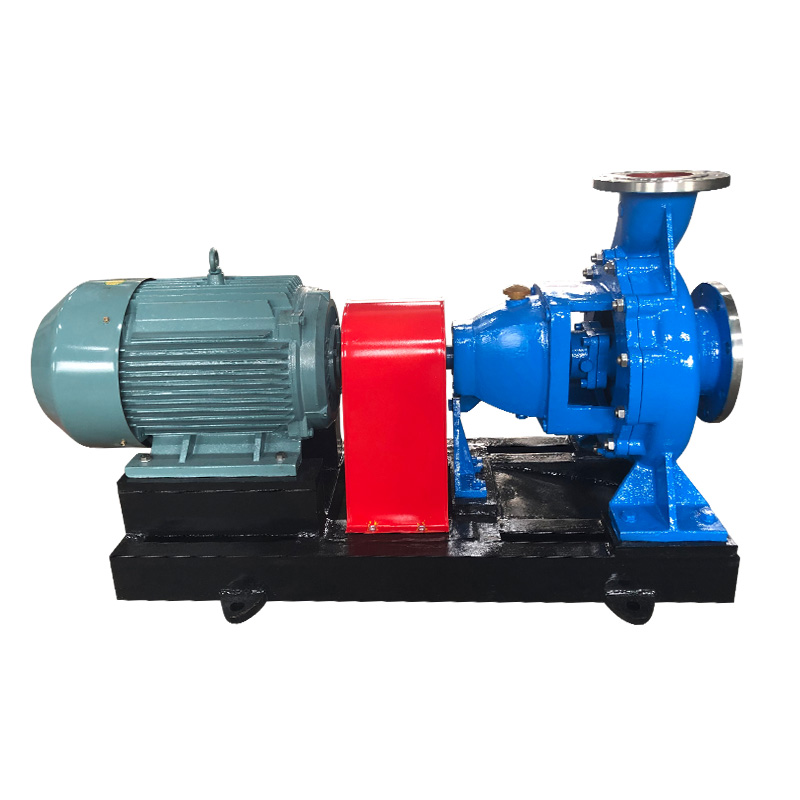

چه مشخصاتی یک پمپ فرآیند پتروشیمی قابل اعتماد را تعریف می کند؟

انتخاب بهینه پمپ فرآیند پتروشیمی نیاز به درک عمیق دینامیک سیالات، علم مواد و استانداردهای انطباق صنعت دارد. برای تیم‌های تدارکات مهندسی و اپراتورهای کارخانه، مشخصات فنی قابلیت اطمینان عملیاتی، فواصل زمانی تعمیر و نگهداری و کل هزینه‌های چرخه عمر را در محیط‌های فرآوری شیمیایی نیازمند تعیین می‌کند. این راهنمای جامع معیارهای انتخاب حیاتی، چارچوب‌های انطباق و فناوری‌های پمپ پیشرفته را که برای کاربردهای صنعتی طراحی شده‌اند را بررسی می‌کند.

استانداردهای صنعت و چارچوب های انطباق

API 610 در مقابل استانداردهای ANSI/ASME

صنایع نفت و شیمیایی تحت استانداردهای سختگیرانه تجهیزاتی کار می کنند که ایمنی و قابلیت تعویض را تضمین می کند. درک تمایز بین این چارچوب ها برای توسعه مشخصات ضروری است.

مشخصات پمپ فرآیند API 610 کنترل پمپ های گریز از مرکز سنگین در کاربردهای نفت، پتروشیمی و گاز طبیعی. این استاندارد بر ساخت و ساز قوی با الزامات خاص برای موارد زیر تأکید دارد:

• انواع پمپ های آویزان (OH)، بین بلبرینگ (BB) و معلق عمودی (VS)
• حداقل عمر باربری 25000 ساعت (3 سال) در شرایط نامی
• روکش های فولادی ریخته گری یا آلیاژی دارای حداقل 50 psi بالاتر از حداکثر فشار کاری مجاز می باشند
• ابعاد محفظه مهر و موم شفت با مهر و موم های مکانیکی API 682

مشخصات ANSI/ASME B73.1 آدرس پمپ های مکش انتهایی افقی برای کاربردهای شیمیایی، با تمرکز بر روی:

• قابلیت تعویض ابعادی بین سازندگان
• طرح‌های عقب‌کشی که امکان حذف روتور را بدون ایجاد اختلال در لوله‌کشی فراهم می‌کند
• قابلیت تنظیم مهر و موم خارجی
• درجه بندی فشار معمولاً به 24 بار (350 psi) و 300 درجه سانتیگراد (572 درجه فارنهایت) محدود می شود.

برای تأسیسات پردازش هیدروکربن های بالاتر از 150 درجه سانتیگراد یا فشارهای بیش از 20 بار، مشخصات پمپ فرآیند API 610 حاشیه های ایمنی لازم و یکپارچگی مواد را فراهم کنید.

انتخاب مواد برای رسانه های خورنده

محیط های پتروشیمی به تطابق دقیق مواد برای جلوگیری از شکست فاجعه آمیز نیاز دارند. مشخصات آلیاژی رایج عبارتند از:

• فولاد ضد زنگ 316L : استاندارد برای اسیدهای ملایم و محیط های کلرید زیر 50 ppm
• CD4MCu (ASTM A890 درجه 1B) : فولاد ضد زنگ دوبلکس با مقاومت برتر در برابر سوراخ شدن (PREN > 33) برای خدمات آب دریا و کلرید
• هاستلوی C-276 : آلیاژ نیکل-مولیبدن برای محیط های اکسید کننده و احیا کننده از جمله کلر مرطوب و اسید سولفوریک
• تیتانیوم درجه 2 : مقاومت در برابر خوردگی استثنایی در محیط های کلرید، محدود به حداکثر 315 درجه سانتی گراد
• فولادهای ضد زنگ دوبلکس 2205/2507 : جایگزین های مقرون به صرفه برای آلیاژهای فوق آستنیتی با PREN 35-40

انتخاب مواد باید سازگاری گالوانیکی را در زمانی که فلزات غیرمشابه با سیالات فرآیند تماس می گیرند به حساب آورد.

پیکربندی طراحی پمپ گریز از مرکز

ترتیبات Overhung در مقابل Between-بلبرینگ

را پمپ گریز از مرکز برای کارخانه شیمیایی انتخاب اساساً به نیازهای هیدرولیک و دسترسی به تعمیر و نگهداری بستگی دارد.

پمپ های Overhung (OH). پروانه را بر روی انتهای شفت قرار دهید که بیش از یاتاقان ها قرار دارد:

• تنظیمات تک مرحله ای برای سر تا 300 متر
• نیازهای فونداسیون کاهش ردپای فشرده
• طرح‌های عقب‌کشی که امکان حذف روتور را بدون ایجاد مزاحمت در موتور یا لوله‌کشی فراهم می‌کند
• محدودیت ها: محدودیت های انحراف شفت در سرعت های خاص بالا

پمپ های بین بلبرینگ (BB). پروانه را بین دو محفظه یاتاقان نگه دارید:

• پیکربندی های تک مرحله ای (BB1) یا چند مرحله ای (BB3, BB4, BB5)
• جداره های محوری که امکان بازرسی را بدون ایجاد اختلال در لوله کشی اصلی فراهم می کند
• ظرفیت بار شعاعی و رانشی بالاتر
• مورد نیاز برای جریان های بیش از 1000 متر مکعب در ساعت یا سرهای بالای 400 متر

بهینه سازی عملکرد هیدرولیک

انتخاب بهترین نقطه کارایی (BEP) قابلیت اطمینان طولانی مدت را تعیین می کند. عملکرد بیش از 80-110٪ از جریان BEP باعث ایجاد موارد زیر می شود:

• بارهای رانش شعاعی سایش یاتاقان را افزایش می دهد
• گردش مجدد باعث ایجاد کاویتاسیون پروانه می شود
• انحراف شفت بیش از تحمل خروجی درزگیر است

محاسبات سرعت خاص (Ns) انتخاب هندسه پروانه را راهنمایی می کند:

Ns = N × √Q / H^0.75

جایی که N = سرعت چرخشی (rpm)، Q = سرعت جریان (m³/h)، H = سر در هر مرحله (m)

• Ns 500-1500: پروانه های شعاعی برای کاربردهای با سر بالا و جریان کم
• Ns 1500-5000: پروانه های جریان مخلوط برای کاربردهای سر متوسط
• Ns 5,000-10,000: پروانه های جریان محوری برای خدمات پر جریان و کم سر

فن آوری های آب بندی و کنترل انتشار

تنظیمات مهر و موم مکانیکی

مقررات زیست محیطی و الزامات ایمنی، راه حل های آب بندی پیشرفته را وارد می کند پمپ فرآیند پتروشیمی برنامه های کاربردی

مهر و موم مکانیکی تک با ترتیبات لوله کشی پلان 11 (چرخش از تخلیه پمپ به محفظه آب بندی) یا طرح 13 (چرخه مجدد به مکش پمپ) برای خدمات غیر خطرناک و غیر سمی مناسب باشد.

مهر و موم بدون فشار دوگانه (ترتیب 2) با استفاده از Plan 52 (مخزن خارجی با گردش) یا Plan 53A (سیال مانع تحت فشار) یک محفظه پشتیبان برای سیالات خطرناک فراهم کنید.

مهر و موم دوگانه تحت فشار (ترتیب 3) قابلیت انتشار صفر برای ترکیبات آلی فرار (VOCs) و مواد شیمیایی سمی، با استفاده از Plan 53B (سیستم سیال مانع در گردش) یا Plan 53C (فشار انباشته کننده پیستون).

فناوری درایو مغناطیسی

پمپ پتروشیمی محرک مغناطیسی پیکربندی ها مهر و موم های مکانیکی را به طور کامل از طریق کوپلینگ مغناطیسی سنکرون حذف می کنند:

• پوسته مهار : سیال فرآیند جداسازی سازه هاستلوی C یا تیتانیوم از جو
• مواد مغناطیسی : ساماریم-کبالت (SmCo) برای دمای تا 350 درجه سانتی گراد، نئودیمیم-آهن-بور (NdFeB) محدود به 150 درجه سانتی گراد
• تلفات جریان گردابی : پوسته های محفظه فلزی گرما تولید می کنند که نیاز به گردش دارد. پوسته های غیر فلزی (سرامیکی) تلفات را از بین می برند اما درجه بندی فشار را محدود می کنند
• حفاظت از خشک کردن : برای جلوگیری از شکست فاجعه بار در حین کاویتاسیون یا عملیات خشک مورد نیاز است

راندمان انتقال نیرو در محدوده 85-95٪ است، با تلفات به عنوان گرمایش پوسته مهاری که نیاز به محاسبه افزایش دمای 15-30 درجه سانتیگراد دارد.

برنامه های تخصصی و شرایط شدید

طراحی فرآیند با دمای بالا

سازنده پمپ فرآیند با دمای بالا قابلیت ها چالش های انبساط حرارتی بیش از 400 درجه سانتیگراد را برطرف می کند:

• پشتیبانی خط مرکزی : حفظ تراز در طول رشد حرارتی، اجباری بالای 175 درجه سانتیگراد در هر API 610
• اتصالات لوله انعطاف پذیر : بارهای نازل را بدون انتقال نیروهای بیش از حد به محفظه پمپ جابجا کنید
• ژاکت های خنک کننده : هنگام کار با سیالات بالای 300 درجه سانتیگراد دمای بدنه یاتاقان را زیر 80 درجه سانتیگراد نگه دارید
• رویه های تراز داغ : تراز کوپلینگ را در دمای عملیاتی پس از تراز سرد اولیه بررسی کنید

راrmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

هندلینگ برودتی و چند فازی

گاز طبیعی مایع (LNG) و خدمات شیمیایی برودتی نیاز به:

• طرح های بلند کلاه : سیال فرآیند سرد را از یاتاقان ها و آب بندی های دمای محیط جدا کنید
• تأیید تردی مواد : تست ضربه چارپی در حداقل دمای طراحی
• پروانه های انتقال گاز : طرح های القاگر تخصصی یا پروانه های باز که کسری حجم گاز 15 تا 30 درصد را مدیریت می کنند.

استراتژی های تعمیر و نگهداری و مدیریت اجزا

اجرای پیش بینی تعمیر و نگهداری

فن آوری های نظارت بر وضعیت، میانگین زمان بین تعمیرات (MTBR) را برای موارد بحرانی افزایش می دهد پمپ فرآیند پتروشیمی دارایی:

• تجزیه و تحلیل ارتعاش : محدودیت سرعت ISO 10816 (4.5 میلی متر بر ثانیه برای پمپ های بزرگ، 7.1 میلی متر بر ثانیه برای واحدهای کوچکتر) تخریب یاتاقان و عدم تعادل پروانه را تشخیص می دهد.
• نظارت بر فشار/دما محفظه آب بندی : تشخیص زود هنگام سایش صورت مهر و موم یا انسداد خط فلاش
• تجزیه و تحلیل امضای فعلی : انحراف نقطه عملکرد پمپ از BEP را از طریق تغییرات بار موتور شناسایی می کند
• ترموگرافی مادون قرمز : خرابی بیش از حد یاتاقان و روغنکاری را مشخص می کند

موجودی قطعات یدکی و قابلیت تعویض

قطعات تعمیر پمپ شیمیایی ANSI بهره مندی از استانداردسازی ابعادی که امکان خرید چند منبعی را فراهم می کند:

• لوازم یدکی بحرانی : شفت، یاتاقان ها، مهر و موم مکانیکی، حلقه های سایش پوشش، پروانه (زمان 12-18 ماه برای آلیاژهای خاص)
• لوازم یدکی توصیه شده : واشرها، اورینگ ها، صفحات آب بندی، عناصر کوپلینگ
• لوازم یدکی سرمایه : مونتاژ کامل روتور، پوشش برای خدمات با ارزش بالا

پمپ‌های API 610 به دلیل مهندسی سفارشی، نیاز به اجزای خاص سازنده دارند که نیاز به روابط طولانی‌مدت با تامین‌کنندگان و قراردادهای جامع قطعات یدکی دارد.

تدارکات و ارزیابی فروشنده

معیارهای فنی ارزیابی پیشنهاد

ارزیابی جامع تامین کننده برای پمپ گریز از مرکز برای کارخانه شیمیایی تدارکات شامل:

• تایید هیدرولیک : آزمایش عملکرد شاهد بر اساس ISO 9906 درجه 1 یا 2، از جمله تأیید NPSH و اندازه‌گیری ارتعاش
• گواهی مواد : گزارش تست آسیاب (MTRs) با ترکیب شیمیایی و خواص مکانیکی، شناسایی مواد مثبت (PMI) برای آلیاژهای حیاتی
• مدیریت کیفیت : گواهینامه ISO 9001، صلاحیت های جوشکاری به ASME بخش IX، روش های NDE (رادیوگرافی، اولتراسونیک، نافذ رنگ)
• مستندات : برگه های اطلاعات API 610، منحنی های عملکرد، نقشه های مقطعی، راهنمای تعمیر و نگهداری، لیست قطعات یدکی

تجزیه و تحلیل هزینه چرخه زندگی

محاسبات هزینه کل مالکیت، مصرف انرژی و نگهداری را بر مخارج سرمایه اولیه اولویت می‌دهد:

LCC = C_C_انرژی اولیه C_maintenance C_production_loss - C_Residual

هزینه‌های انرژی معمولاً 75 تا 85 درصد از کل هزینه‌های چرخه عمر پمپ‌ها را نشان می‌دهد. ضمانت‌های کارایی با مقررات خسارات منحل‌شده (معمولاً 0.5-1.0٪ جریمه‌های کمبود کارایی) از منافع تدارکات محافظت می‌کند.

مشخصات شرکت: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Jiangsu Huanyu Chemical New Materials Co. Ltd. که در سال 1987 تأسیس شد، به عنوان یک تولید کننده تخصصی در بخش پمپ های صنعتی با استخدام بیش از 100 کارمند فنی و تولیدی فعالیت می کند. این شرکت قابلیت‌های تولید ماشین‌آلات، پردازش حرارتی، کار سرد و ریخته‌گری سرمایه‌گذاری را در یک چارچوب تولید واحد ادغام می‌کند.

را product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, پمپ پتروشیمی درایو مغناطیسی واحدها، پمپ های خود پرایمینگ و پمپ های خط لوله.

راse product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

این تاسیسات که بر روی رودخانه یانگ تسه و در مجاورت پل رودخانه جیانگ یین یانگ تسه قرار دارد، دارای مزایای لجستیک استراتژیک برای توزیع داخلی و بین المللی است.

سوالات متداول (سؤالات متداول)

چه چیزی API 610 را از استانداردهای پمپ ANSI در کاربردهای پتروشیمی متمایز می کند؟

مشخصات پمپ فرآیند API 610 ساخت و ساز سنگین تر، درجه بندی فشار بالاتر (تا 200 بار در مقابل 24 بار)، و الزامات مواد خاص برای خدمات پالایشگاه الزامی است. API 610 به حداقل ساختار فولاد ریخته‌گری، طراحی شفت سفت با نسبت L3/D4 زیر 60 و محفظه‌های آب‌بندی با ابعاد برای آب‌بندی‌های مکانیکی API 682 نیاز دارد. پمپ‌های ANSI بر قابلیت تعویض ابعادی و طراحی‌های عقب‌کشی برای خدمات شیمیایی عمومی در فشارهای پایین‌تر تأکید دارند. برای هیدروکربن های بالاتر از 150 درجه سانتی گراد یا خدمات سمی، رعایت API 610 معمولاً اجباری است.

چه زمانی باید پمپ های محرک مغناطیسی نسبت به پمپ های آب بندی شده معمولی مشخص شوند؟

پمپ پتروشیمی محرک مغناطیسی انتخاب برای الزامات انتشار صفر، سیالات سمی یا سرطان زا (بنزن، سولفید هیدروژن)، سیالات فرآیند گران قیمت که در آن نشت نشان دهنده ضرر اقتصادی است، یا خدمات خلاء که در آن ورود هوا محصول را آلوده می کند، نشان داده شده است. محدودیت ها شامل راندمان 85-95٪ (در مقابل 95-98٪ برای پمپ های معمولی)، محدودیت های دما بر اساس انتخاب مواد مغناطیسی (150 درجه سانتیگراد برای NdFeB، 350 درجه سانتیگراد برای SmCo)، و حالت شکست فاجعه بار در صورت خشک شدن است. هزینه های سرمایه اولیه 30 تا 50 درصد بیشتر از جایگزین های مهر و موم شده است که با حذف نگهداری مهر و موم و رعایت محیط زیست توجیه می شود.

چگونه مواد را برای محیط های پتروشیمی با کلرید بالا انتخاب کنم؟

انتخاب مواد نیاز به محاسبه عدد معادل مقاومت حفره ای دارد (PREN = %Cr 3.3×%Mo 16×%N). برای غلظت کلرید کمتر از 1000 ppm در دمای کمتر از 60 درجه سانتیگراد، 316 لیتر (PREN ~ 24) کافی است. کلریدهای متوسط ​​(1000-10000 پی پی ام) به 2205 دوبلکس (PREN 35) یا 904 لیتر فوق آستنیتی (PREN 34) نیاز دارند. محیط های شدید بیش از 10000 ppm کلرید یا دمای بالای 100 درجه سانتیگراد به 2507 دوبلکس (PREN 40)، Hastelloy C-276 (PREN 65) یا تیتانیوم نیاز دارند. سازنده پمپ فرآیند با دمای بالا مستندات باید مقاومت گالوانیزه را برای قطعات فولادی ضد زنگ دوبلکس در مجموعه‌های دوار تأیید کند.

برای پمپ های پتروشیمی که به درستی مشخص شده اند، چه فواصل تعمیر و نگهداری باید انتظار داشت؟

میانگین زمان بین تعمیرات (MTBR) اهداف 48-60 ماهه با مشخصات و عملیات مناسب قابل دستیابی است. عوامل حیاتی عبارتند از عملکرد در محدوده 80 تا 110 درصد از بهترین نقطه بازده، حفظ حاشیه های NPSH بالای 1.5 متر (یا NPSHA > 1.3×NPSHR)، نظارت بر سرعت ارتعاش بر اساس ISO 10816، و اجرای سیستم های پشتیبانی مهر و موم مطابق با API 682. قطعات تعمیر پمپ شیمیایی ANSI در دسترس بودن و استانداردسازی زمان تعمیر را به 8-24 ساعت در مقابل 48-72 ساعت برای واحدهای API 610 سفارشی کاهش می دهد. تعمیر و نگهداری پیش بینی با استفاده از تجزیه و تحلیل ارتعاش و ترموگرافی از خرابی های فاجعه آمیز جلوگیری می کند.

چگونه می توانم تضمین های کارایی پمپ را در حین تهیه بررسی کنم؟

نیاز به آزمایش عملکرد شاهد بر اساس ISO 9906 درجه 1 (دقت بالاتر) یا درجه 2 (پذیرش استاندارد) در تاسیسات سازنده. آزمایش باید محدوده عملیاتی کامل از خاموش شدن تا پایان، تأیید هد، جریان، توان، نیازهای NPSH و سطوح ارتعاش را پوشش دهد. تلورانس های قابل قبول در هر API 610 عبارتند از: 3±% سر در BEP، بازده 0% تلرانس منفی (بدون کاهش از ضمانت) و NPSHR 0% (بدون افزایش از ضمانت). شامل بندهای خسارات انحلال شده که 0.5-1.0٪ قیمت پمپ را به ازای 1٪ کمبود راندمان مشخص می کند. برای پمپ گریز از مرکز برای کارخانه شیمیایی برنامه های کاربردی، درخواست بهره وری سیم به آب از جمله تلفات موتور و انتقال برای پیش بینی دقیق هزینه های عملیاتی.

مراجع

• موسسه نفت آمریکا (2010). استاندارد API 610: پمپ های گریز از مرکز برای صنایع نفت، پتروشیمی و گاز طبیعی (ویرایش یازدهم). واشنگتن دی سی: خدمات انتشارات API.
• انجمن مهندسین مکانیک آمریکا. (2012). ASME B73.1-2012: مشخصات پمپ های گریز از مرکز مکش انتهایی افقی برای فرآیندهای شیمیایی . نیویورک: ASME.
• انجمن مهندسین مکانیک آمریکا. (2019). ASME بخش IX: صلاحیت های جوشکاری، لحیم کاری و فیوزینگ . نیویورک: ASME.
• کمیته استانداردسازی اروپا (2012). EN ISO 9906:2012: پمپ های روتودینامیک - تست های پذیرش عملکرد هیدرولیک - درجه 1، 2 و 3 . بروکسل: CEN.
• موسسه هیدرولیک. (2014). ANSI/HI 9.6.3-2012: پمپ های روتودینامیک (گریز از مرکز و عمودی) - دستورالعمل برای منطقه عملیاتی مجاز . پارسی‌پانی، نیوجرسی: موسسه هیدرولیک.
• سازمان بین المللی استاندارد. (2016). ISO 10816-7:2009: ارتعاش مکانیکی - ارزیابی ارتعاش ماشین با اندازه گیری بر روی قطعات غیر دوار - قسمت 7: پمپ های روتودینامیک برای کاربردهای صنعتی . ژنو: ISO.
• Karassik، I. J.، Messina، J. P.، Cooper، P.، & Heald، C. C. (2008). راهنمای پمپ (ویرایش چهارم). نیویورک: مک گراو هیل.
• Lobanoff، V. S.، & Ross، R. R. (1992). پمپ های گریز از مرکز: طراحی و کاربرد (ویرایش دوم). بوستون: Butterworth-Heinemann.
• استپانوف، A. J. (1957). پمپ های جریان محوری و گریز از مرکز: تئوری، طراحی و کاربرد (ویرایش دوم). نیویورک: جان وایلی و پسران.
